Popis výrobku a vlastnosti

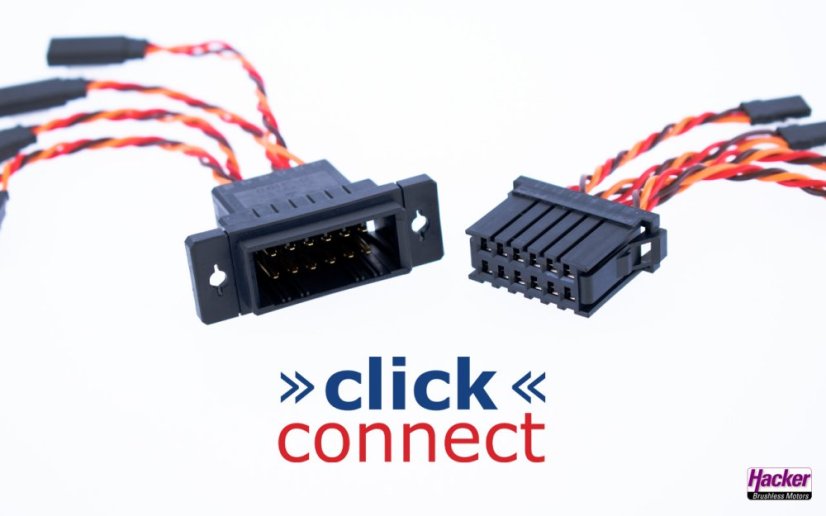

Všestranný systém konektorů pro vlastní výrobu krimpováním. Konektor s ochranou proti přepólování a pojistkou proti nechtěnému vytažení se, podle verze, je určený pro připojení až šesti serv. Kontakty lze zapojit libovolně a kombinace serv, osvětlení nebo dýmovnic tak není žádný problém. Dvoupólové provedení se hodí pro bezpečné a spolehlivé připojení baterií.

Maximální trvalé zatížení jednoho kontaktu je 8 A - s odpovídajícím vodičem!

Konektory »click« connect jsou první volbou, pokud hledáte výkon, variabilitu a bezpečnost.

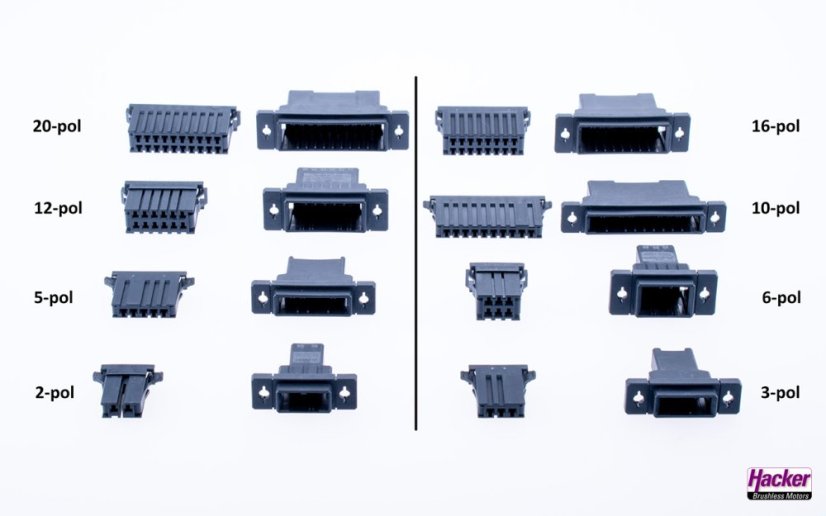

Popis variant a příkladů zapojení

• 2 piny, např. pro baterie
• 3 piny, pro jedno servo
• 5 pinů, např. pro jedno servo a osvětlení
• 6 pinů, pro dvě serva
• 10 pinů, pro tři serva nebo dvě serva a osvětlení
• 12 pinů, pro čtyři serva nebo tři serva a osvětlení
• 16 pinů, pro pět serv
• 20 pinů, pro šest serv a osvětlení

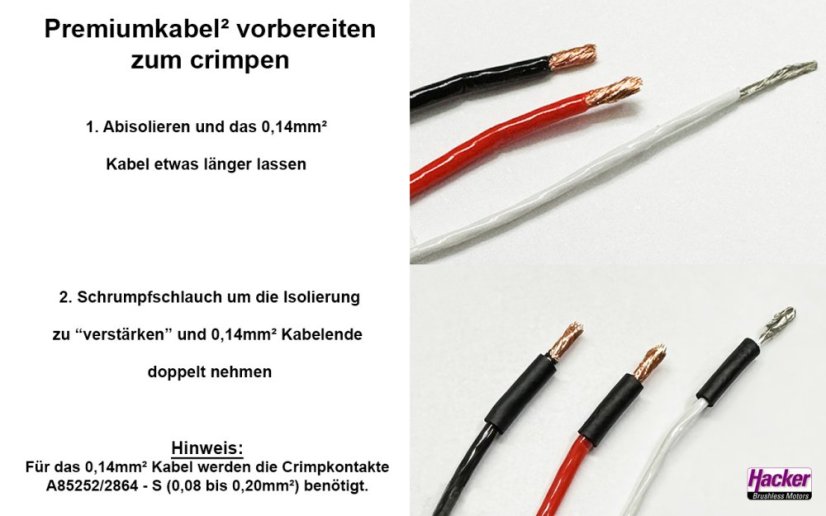

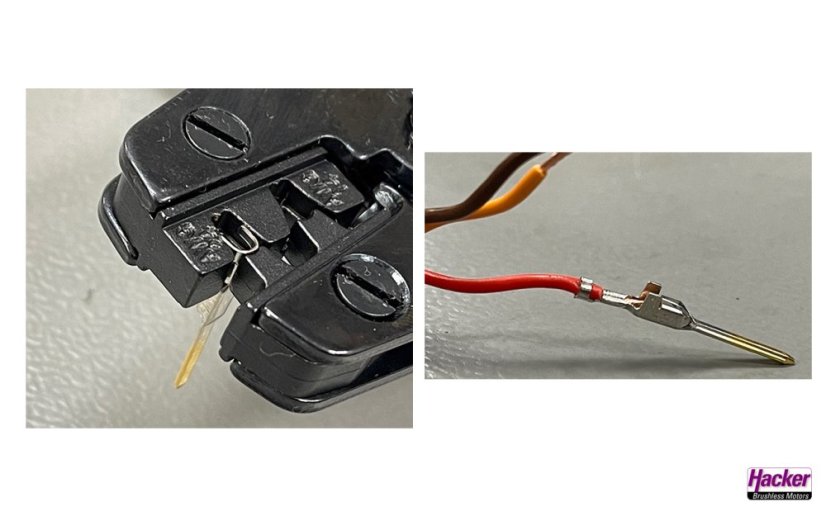

Konektory se, podle varianty, dodávají s krimpovacími kontakty pro vodiče 0,2 mm² až 0,5 mm² nebo 0,5 mm² až 1,2 mm². Samostatně lze dokoupit kontakty pro vodiče 0,08 mm² až 0,2 mm².

Ve volbě osazení konektoru samozřejmě nejste vázáni žádným pravidlem. S maximálním trvalým zatížením 8 A na kontakt a vhodnými kabely můžete některé vodiče např. osvětlení spojit a získat tak ještě více možností.

Obsah dodávky

1 pár »click« connect podle varianty, 2x pouzdro, krimpovací kontakty s jehlami a zdířkami
