Destička pro konektory MPX se 6 piny, 5 kusů

Destička pro konektory MPX se 6 piny, 5 kusů

Popis výrobku a vlastnosti

Destička adaptéru se pájí přímo na vývody konektoru MPX6. Práce s pájením servokabelu je tak jednodušší, protože se pájí na velké kontaktní plošky. Destička se hodí pro vlastní výrobu spojovacích konektorů servokabelů křídel.

Destičky můžete použít společně s domečky konektorů MPX, doporučujeme domeček s pojistkou proti vysunutí.

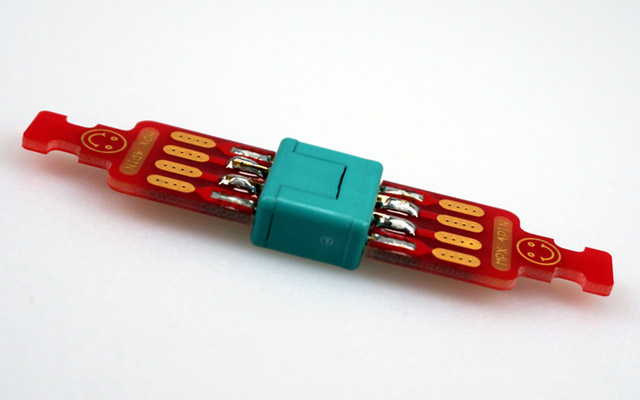

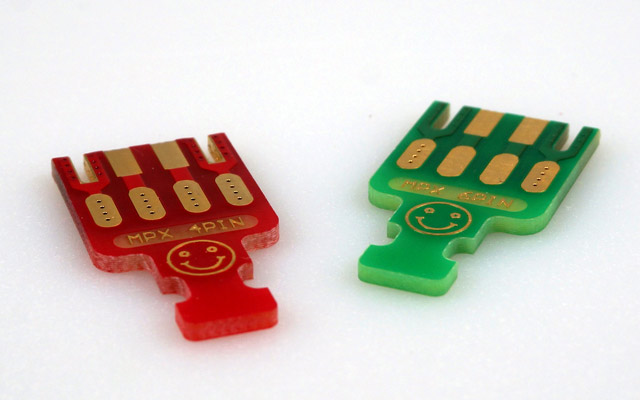

Varianta se 4 piny - obsahuje 8 pájecích plošek, které jsou spojené do párů. Touto destičkou lze zapojit vedení pro 2 serva, která budou mít spojené napájení. Tento způsob není vhodný pro některé druhy inteligentních přijímačů, které mají integrovanou ochranu proti přetížení, například JETI Model Central Box 220, Central Box 400 nebo některé přijímače Multiplex.

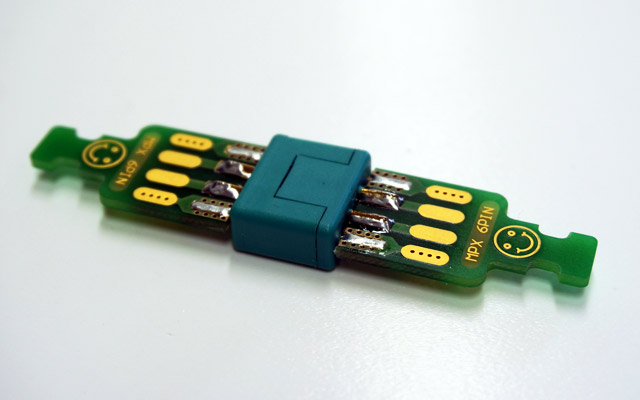

Varianta se 6 piny - obsahuje 8 pájecích plošek, pouze plošky pro krajní vývody konektorů jsou spojeny do párů. Touto destičkou lze zapojit 2 serva, která budou mít oddělené napájení.

Použití

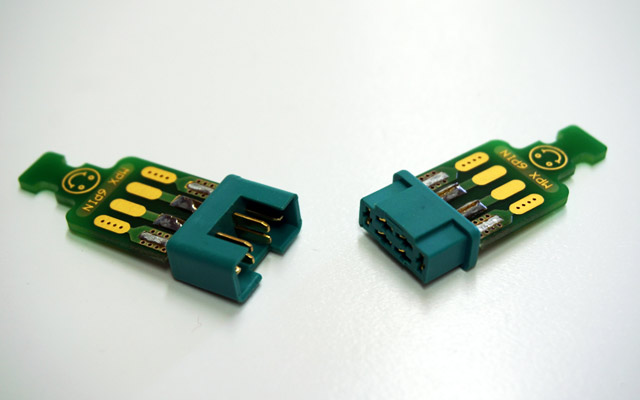

Destička je 1,6 mm silná, aby se vešla přesně mezi vývody konektoru. Všech 6 kontaktů konektoru se připájí na 8 pájecích plošek destičky. Vodiče zajistěte stahovací páskou a ochraňte smršťovací hadicí o průměru 12 mm (smrštění se může lišit podle použité hadice). Stahovací páska a smršťovací hadice nejsou součástí dodávky.

Upozornění

Při pájení vývodů konektoru mějte vždy v konektoru zastrčený protikus, předejdete tím poškození pájené části.

Obsah dodávky

• Varianta se 4 piny - 5 kusů v balení
• Varianta se 6 piny - 5 kusů v balení
